一、 CPU 板和核心板

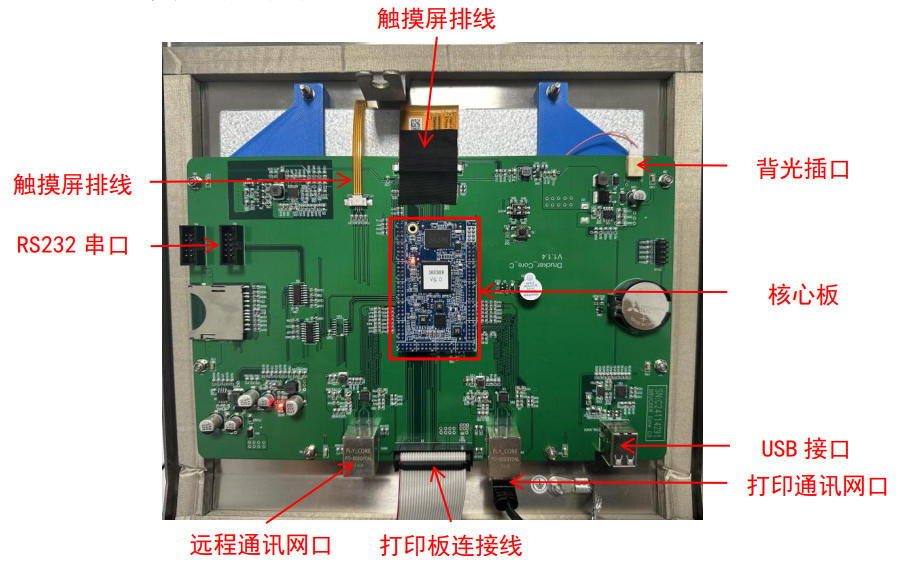

1. CPU 板插口位置图示

二、 核心板更换步骤

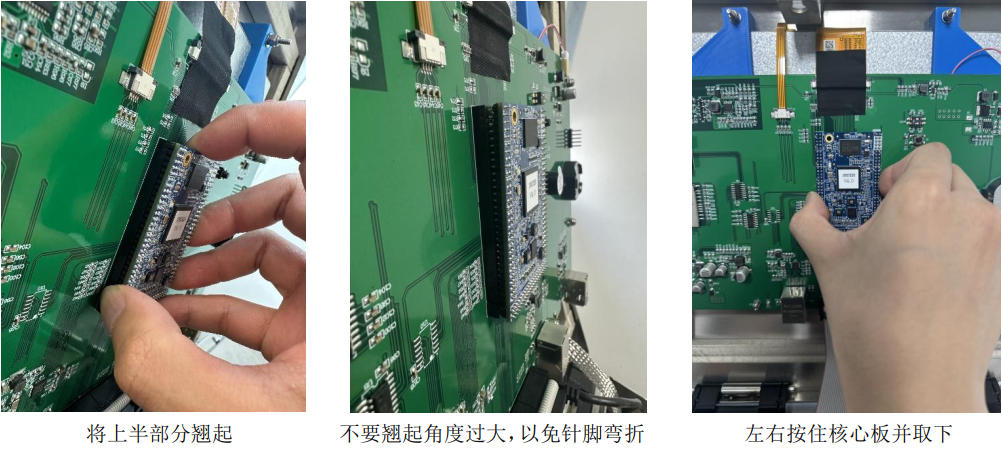

1. 将核心板上半部分翘起， 注意不要将针脚掰弯。 握住左右两侧将核心板取下。

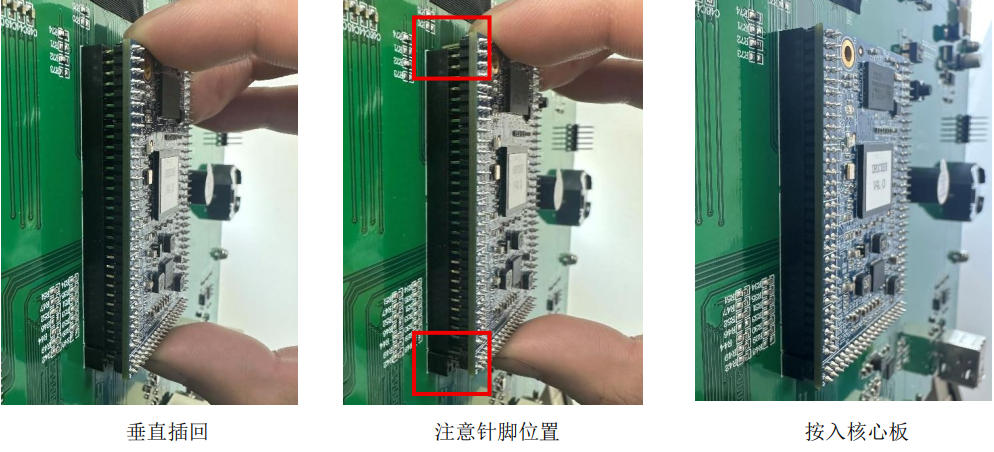

2. 安装核心板时， 将核心板垂直按入插槽且针脚一一对应插入插槽不要错位， 将核心板按入。

三、打印板线序以及波形测量

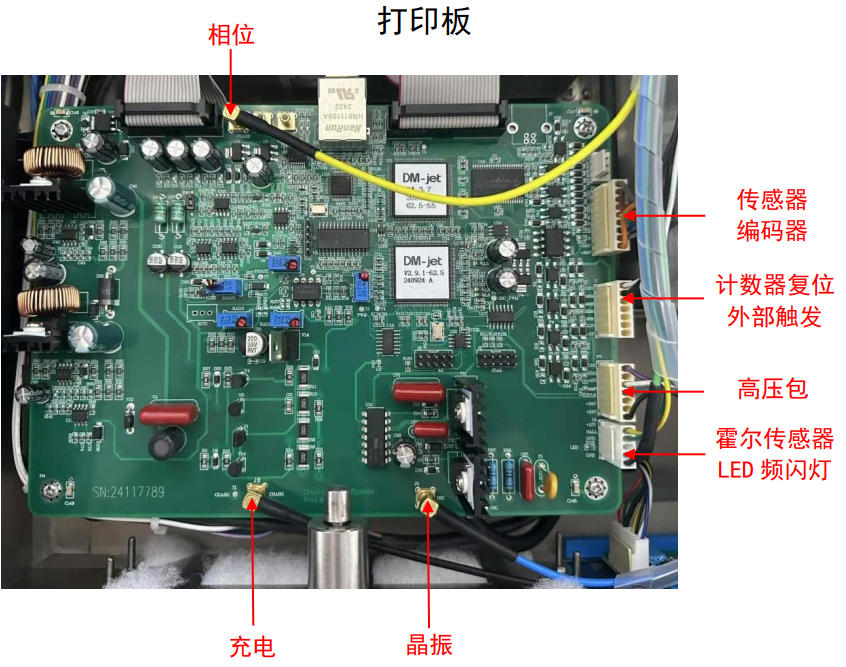

2. 打印板插口位置图示

3. 打印板波形测量

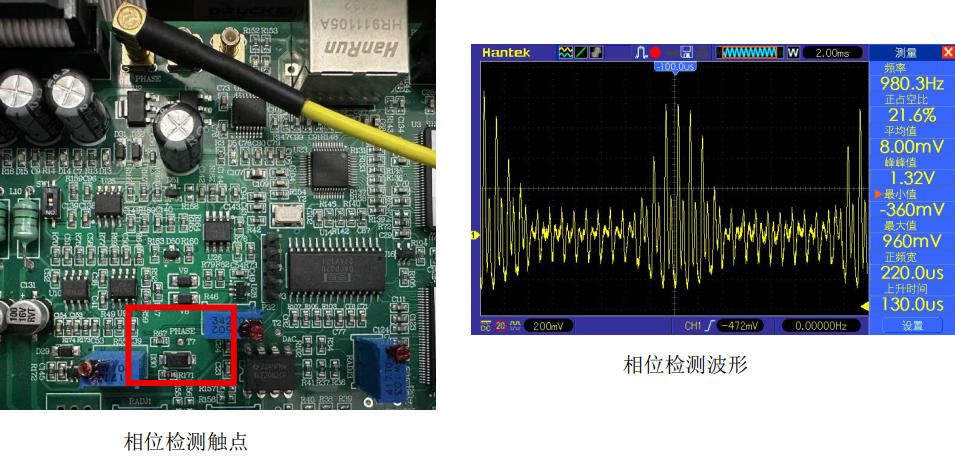

（ 1）相位信号测量： 正常开启墨线， 将喷头盖合上在打印板上找到 PHASE

（ T7） 触点使用示波器测量应出现下方图示波形。

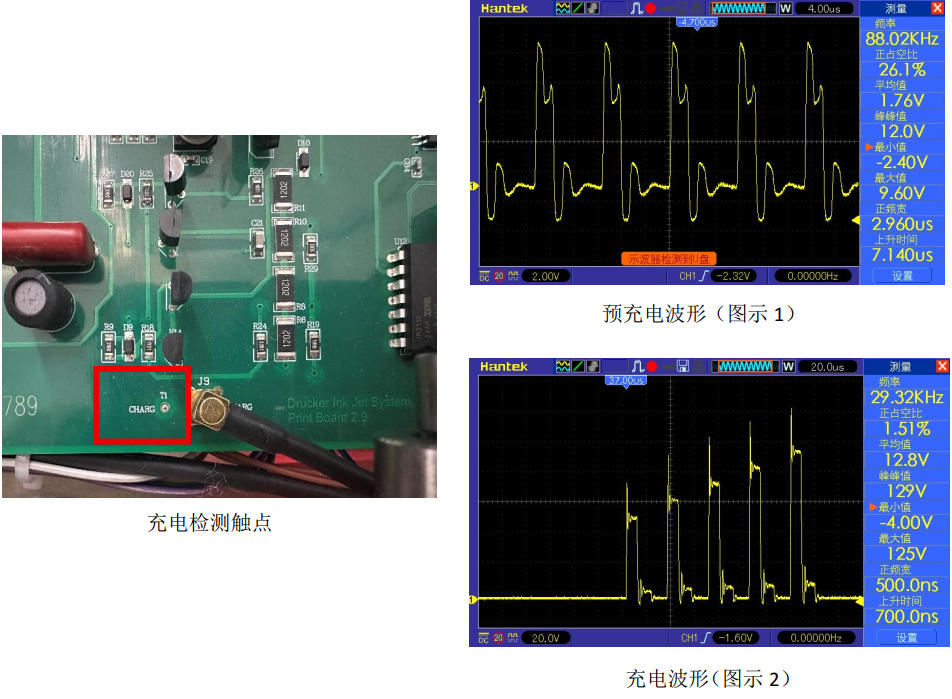

（ 2） 充电信号测量： 在打印板上找到 CHARG（ T1） 触点使用示波器测量应出现下方波形（ 图示 1）， CHARG（ T1） 在喷印状态下应出现下方波形（ 图示 2）。

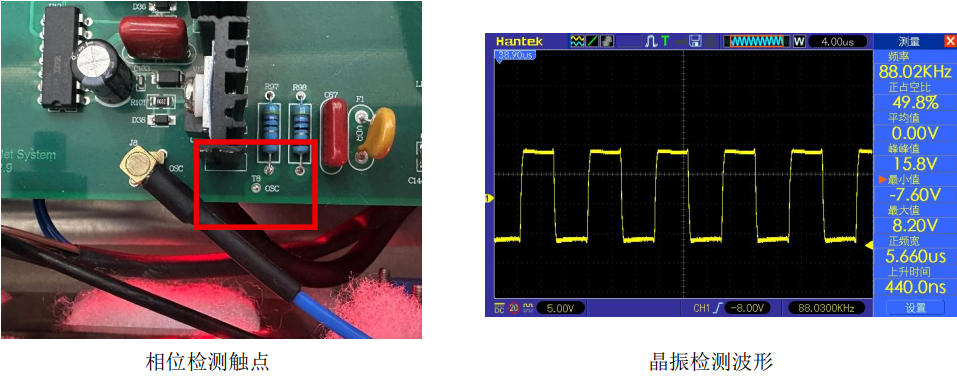

（ 3） 晶振信号测量： 在打印板上找到 OSC（ T8） 触点使用示波器测量应出现下方波形。

4. 打印板特殊应用

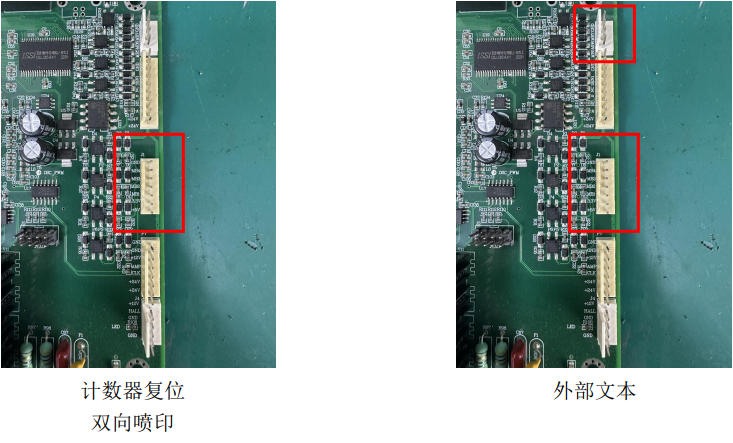

打印板上找到 J1 插口

(1) 当需要使用计数器复位功能时， 黑线接 MB4(默认接线)

(2) 当需要使用双向喷印功能时， 黑线接 MB2

(3) 当需要使用外部触发文本功能时， 根据文本位置， 接对应的 MB1， MB2， MB3， MB4， MB5 或 MB6。

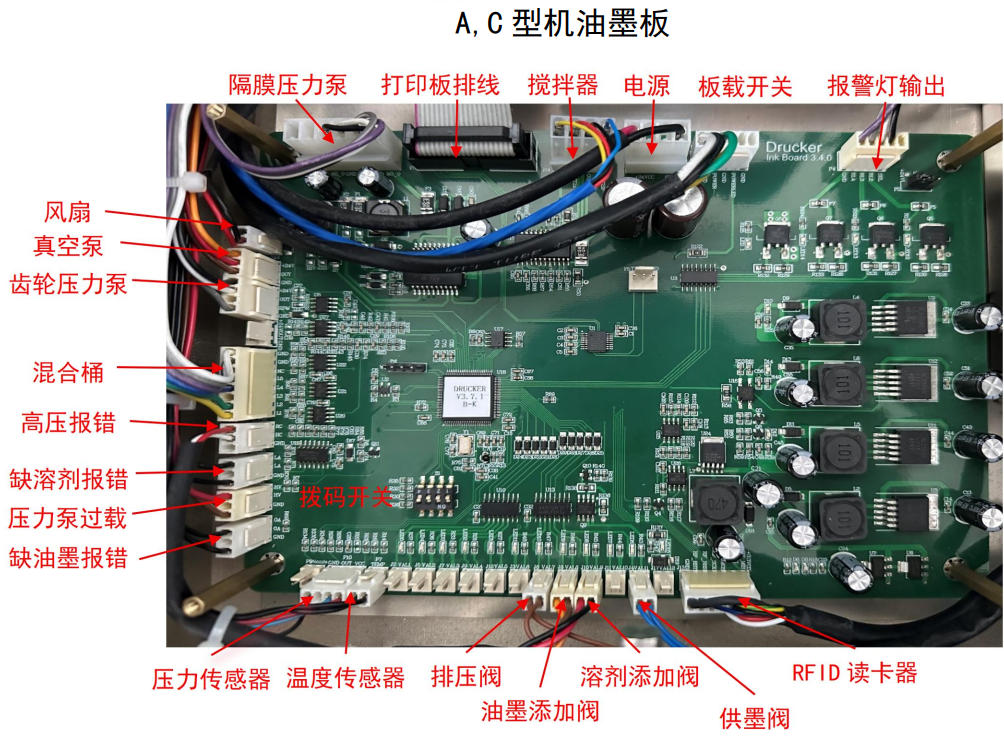

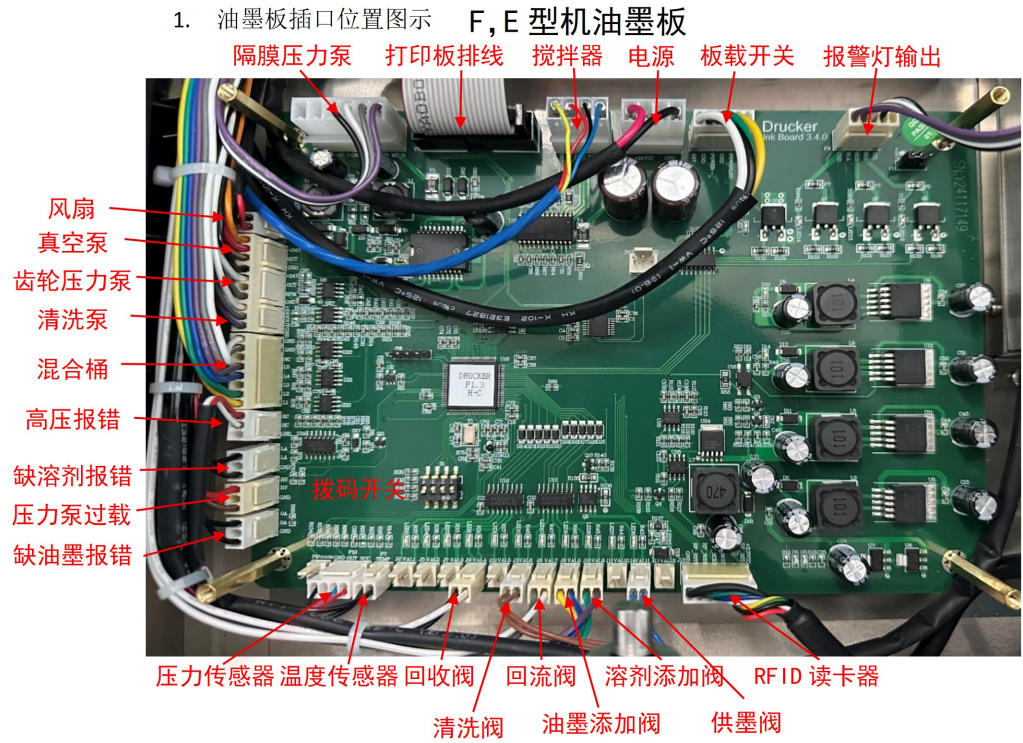

四、 油墨板线序

2. 油墨板 IO 应用

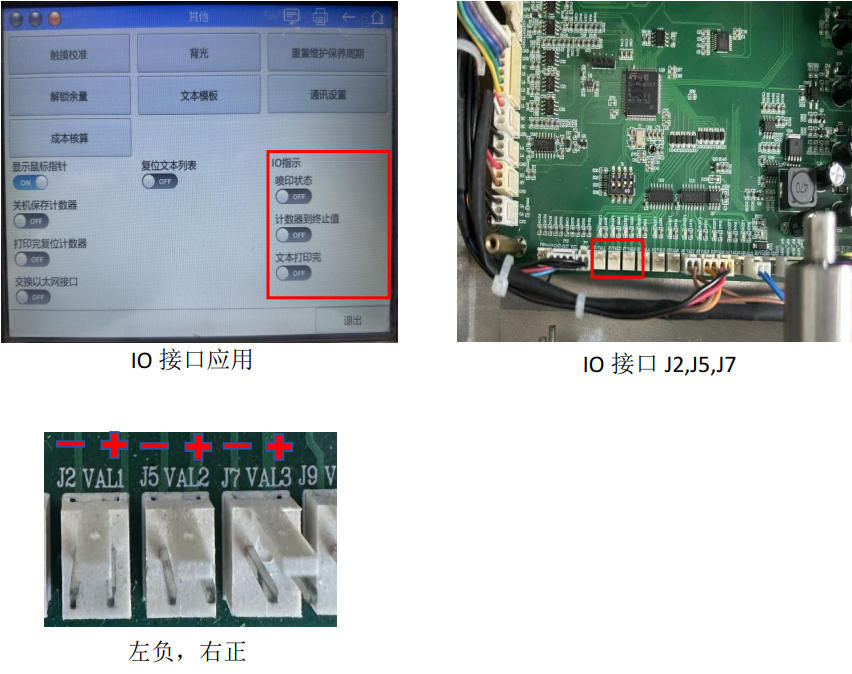

点击“系统” →“其他” 进入其他界面， 在 IO 指示框内将所需的功能打开。 关机后在油墨板左下角找到 J2， J5， J7 接口， 接口左负右正。

(1) 当需要回喷印状态信号时接入 J5 接口

(2) 当需要回计数器到终止值信号时接入 J2 接口

(3) 当需要回文本打印完信号时接入 J7 接口
