一、 更换所需配件和工具

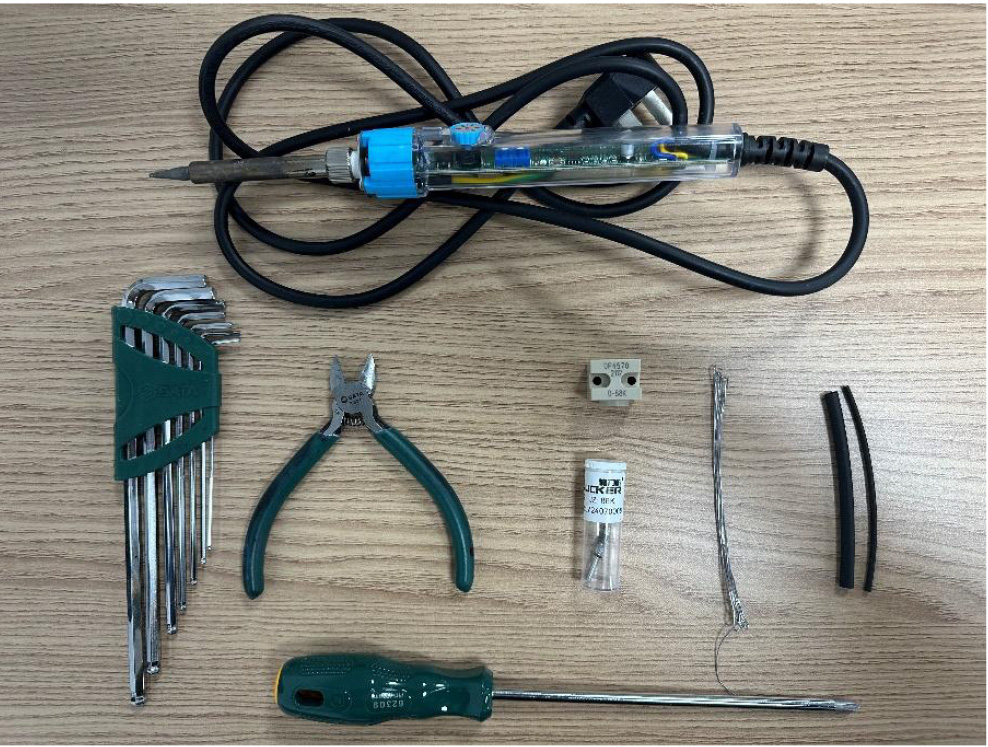

1. 内六角扳手， 斜口钳， 十字螺丝刀， 电烙铁， 焊锡丝， 热缩管， 喷腔腔体， 晶振

二、 晶振， 喷腔拆除步骤

1. 将喷码机关机， 断电。 拆除喷头后盖。

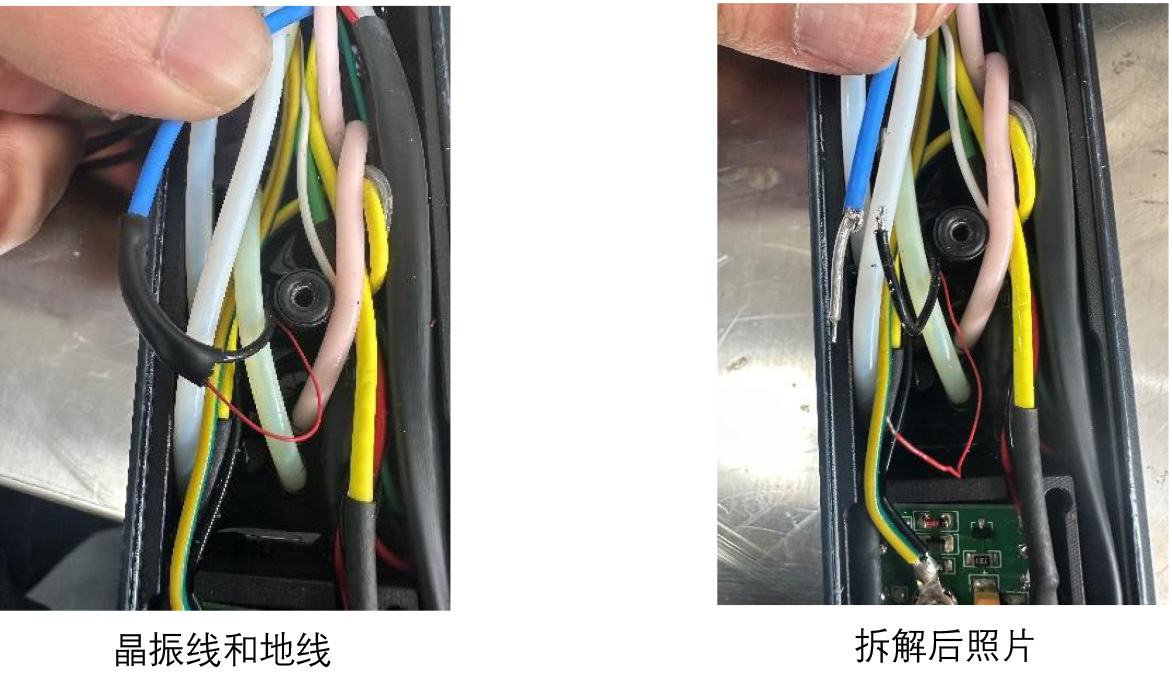

2. 拆开晶振线（ 细红线晶振信号线易断轻拉）， 晶振地线（ 黑线）， 剥开热缩管并焊下

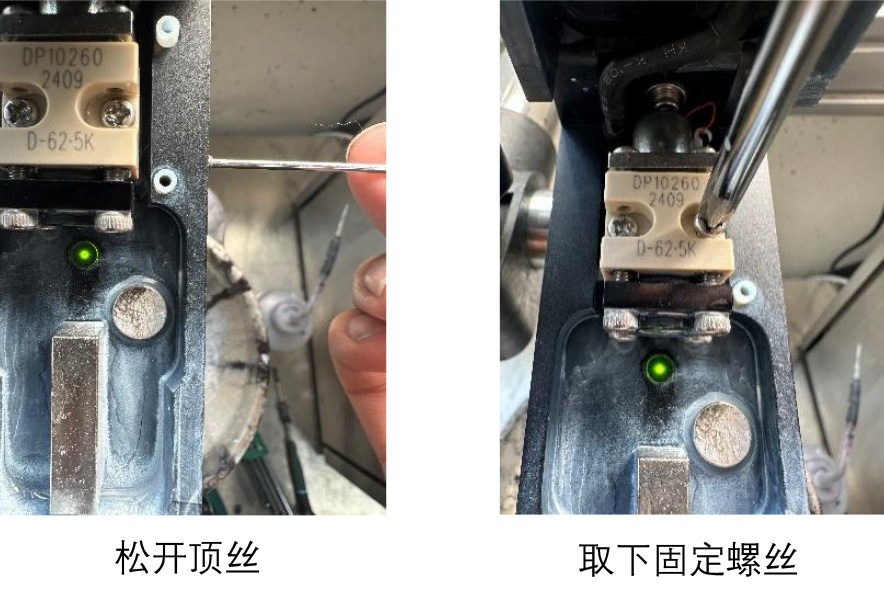

3. 松开一侧顶丝再取下喷腔固定螺丝。

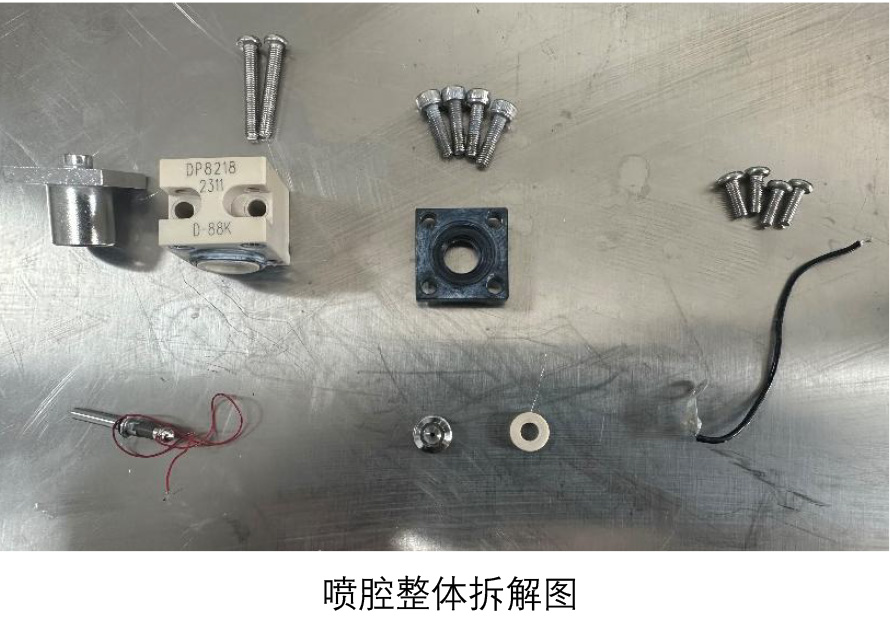

4. 将喷腔整体拆解， 取出晶振杆。

三、 晶振， 喷腔安装步骤

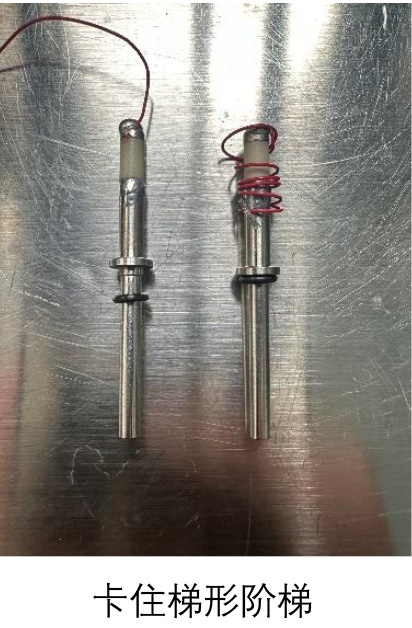

1. 将晶振 o 形圈安装到位。

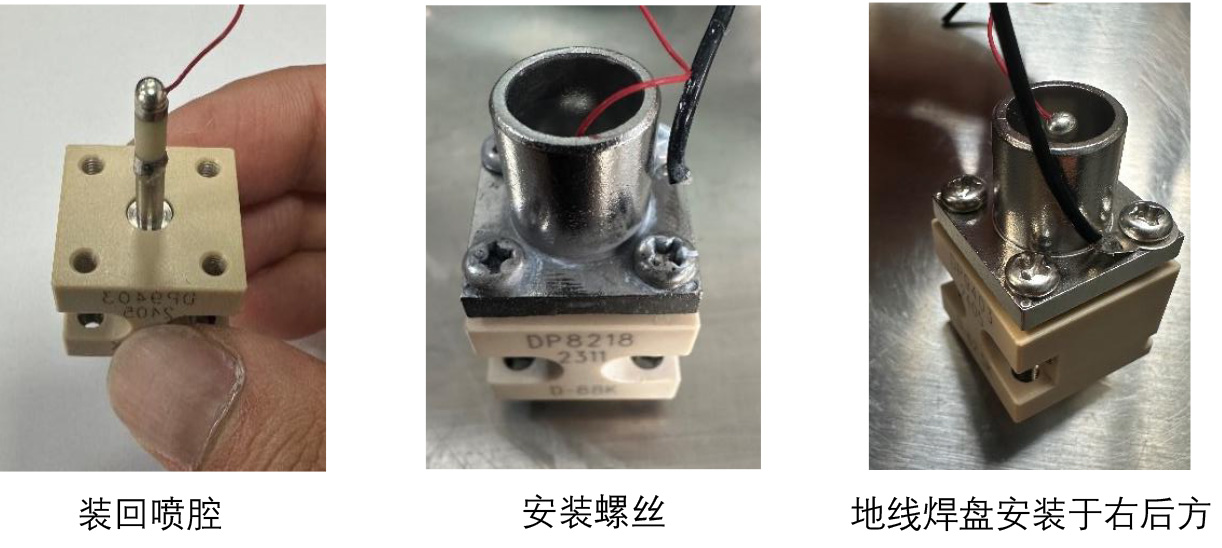

2. 晶振重新装回喷腔， 安装好地线将螺丝固定。 （ 注意晶振脆弱易断操作时请小心）

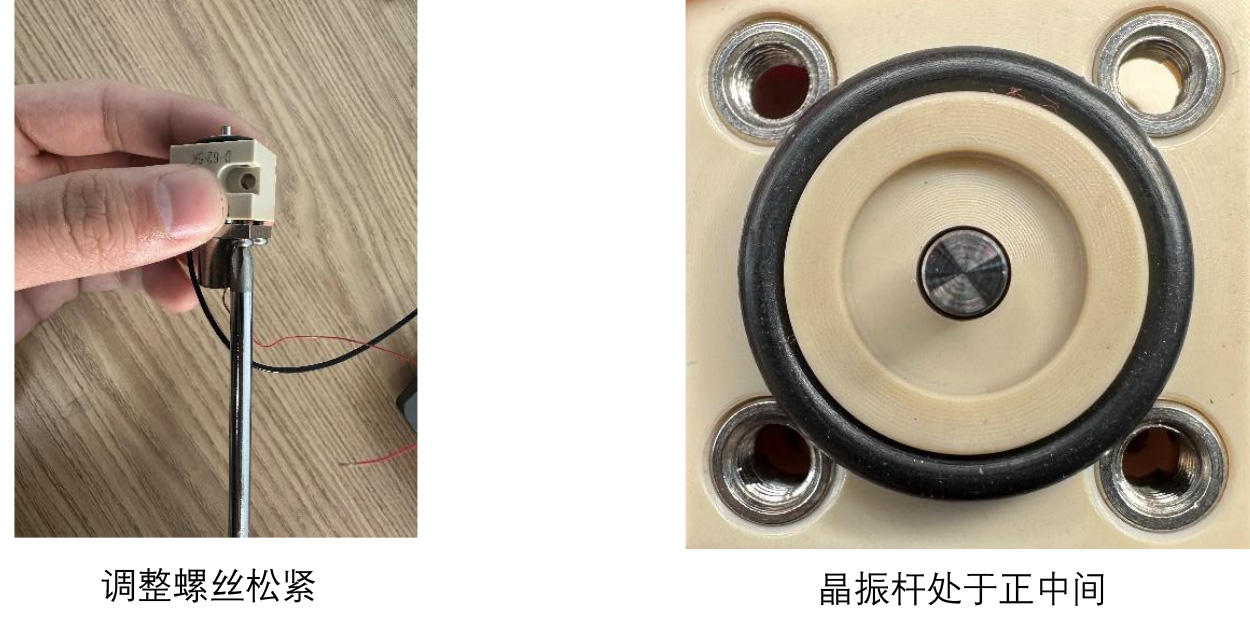

3. 调整晶振杆使其处于正中间， 若需将晶振杆向某一方向调节， 应拧紧该方向对应的调节部件； 同时， 需放松与调节方向相对一侧的部件。 操作过程中， 要严格控制力度， 避免过度拧紧， 以防对晶振杆造成损坏 。

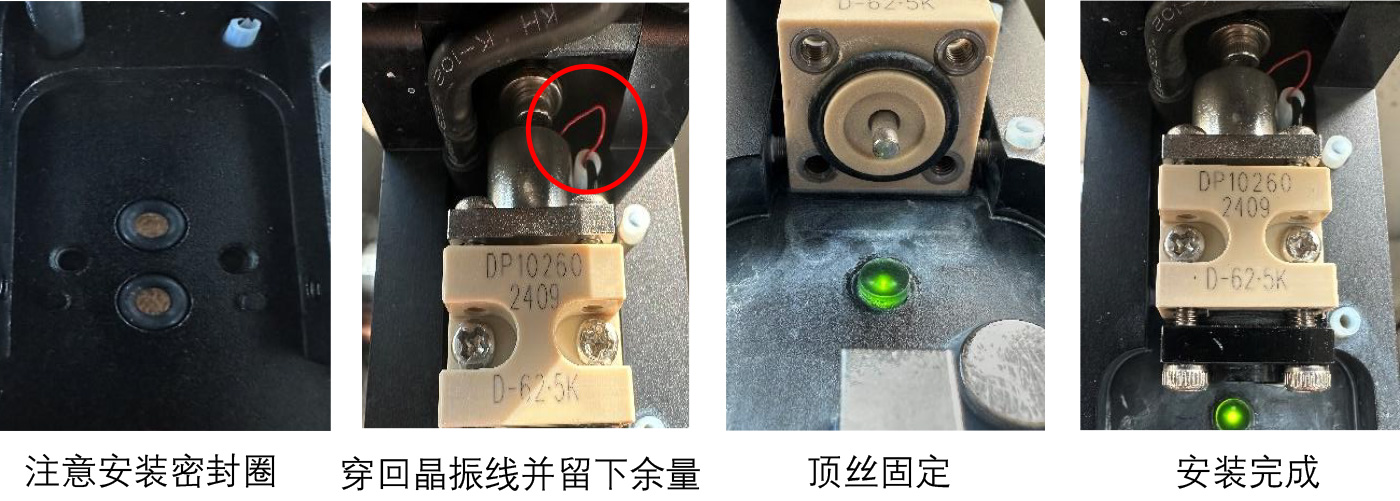

4. 查看密封圈， 注意密封圈有无变形。 安装晶振线， 注意晶振细红线轻拉。 调整顶丝的位置， 使喷腔定位于喷头中心。 依序将垫片、 下压盖以及喷嘴重新安装归位，确保各部件安装牢固且契合紧密。 （ 晶振信号线易断轻拉）

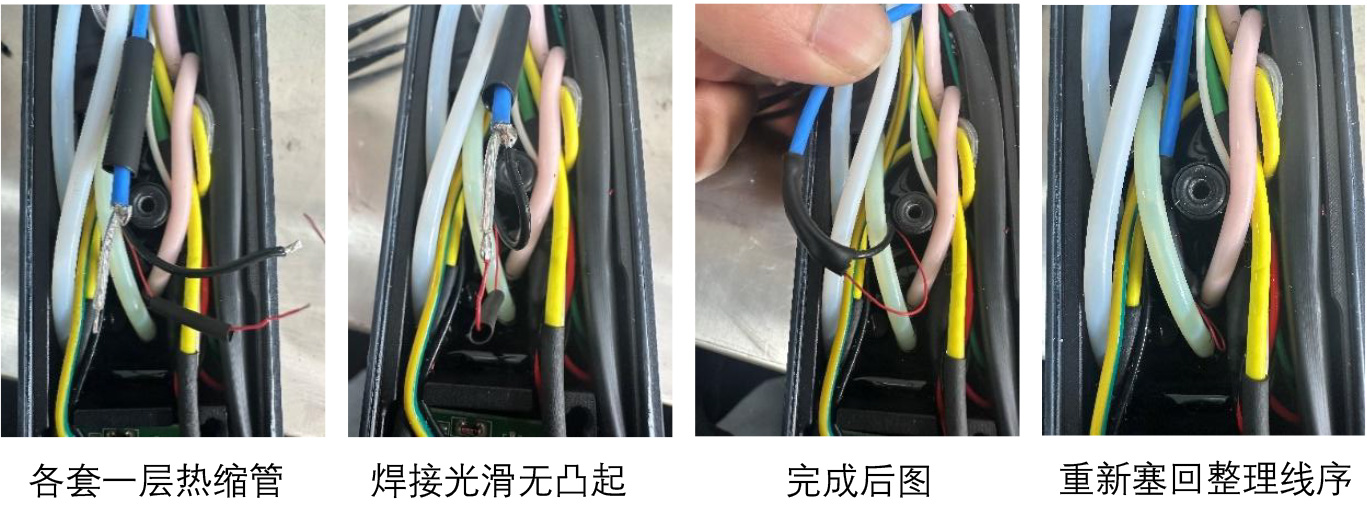

5. 将晶振线穿回（ 轻拉细红线）， 喉管蓝色屏蔽线套 3.0 热缩管（ 长度： 4cm）， 晶振线套 1.0 热缩管（ 长度： 3cm）， 并重新焊接回蓝色屏蔽线后用风枪加热。

四、 安装检测

1. 开机调调整墨线位置。

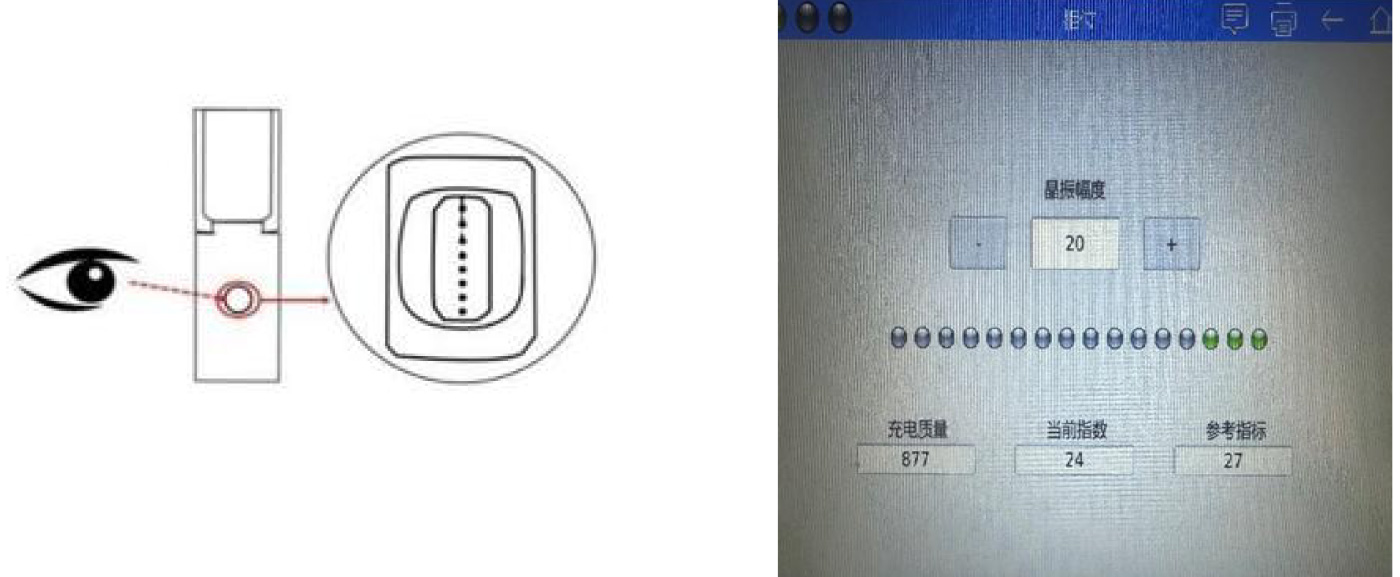

2. 观察断点（ 正常的断点:充电极内， 1-2 个有尾巴， 其它圆点）。

3. 观察相位状态（ 稳定的三个绿点）。
