一、 更换所需配件和工具

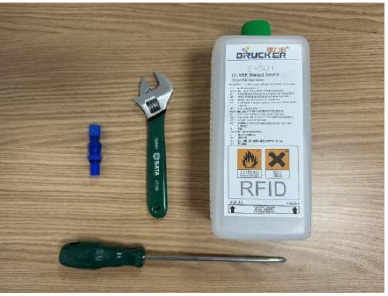

1. D1 节流管， 十字螺丝刀， 活头扳手， 溶剂。

二、 更换 D1 节流管流程

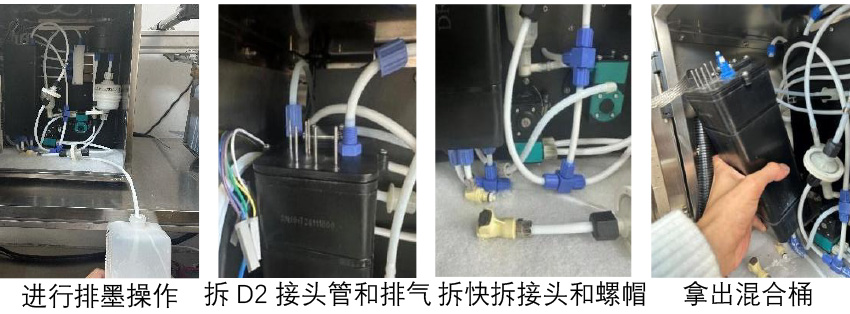

1. 进行排墨操作， 首先将排墨管拆下堵头后放入空瓶中。 在主界面点击维护→功能→维护模式， 点击排空系统进行排墨操作， 等待管路内油墨排空后关机。

2. 依次拔下液位检测线、 粘度检测线、 上盖 d2 接头以及排气接头。 拔下快插接头。 拧下真空泵的螺帽， 并取下连接的管子。 解开用于固定的轧带， 提起混合桶， 倾斜拿出。

3. D1 节流管更换

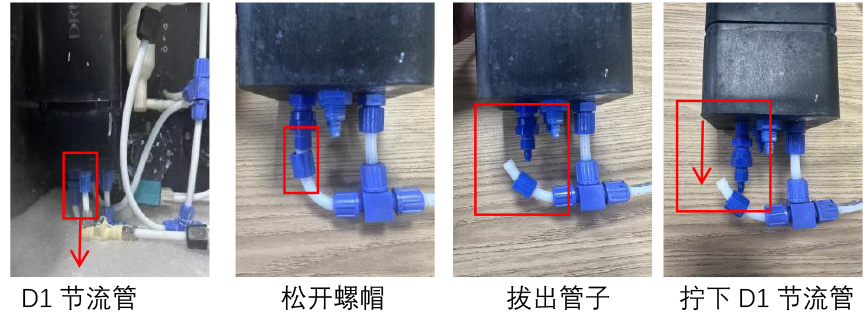

（ 1)拧下混合桶 D1 接头螺帽， 把管子拔出。 用活头扳手拧下 D1 节流管。

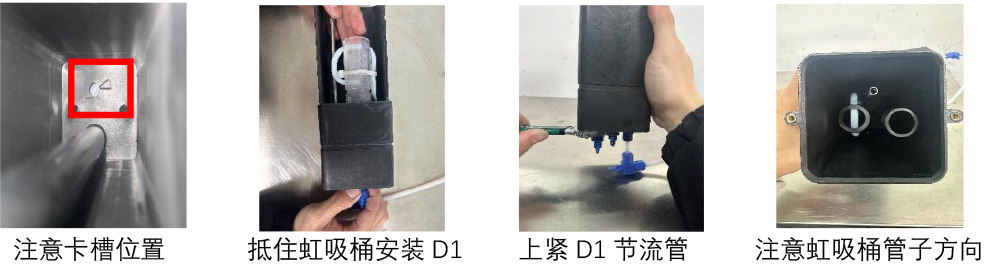

（2)安装新 D1 节流管， 将虹吸桶固定在混合桶卡槽内， 用手抵住虹吸桶拧上 D1 节流管， 再使用活头扳手上紧， 注意安装后虹吸桶管子的方向。

（3)用手堵住 D1 节流管， 向虹吸桶内灌入溶剂， 观察虹吸桶底部是否有溶剂流出。若有溶剂渗出， 需检测虹吸桶是否安装到位， 并按步骤 2 重新安装。

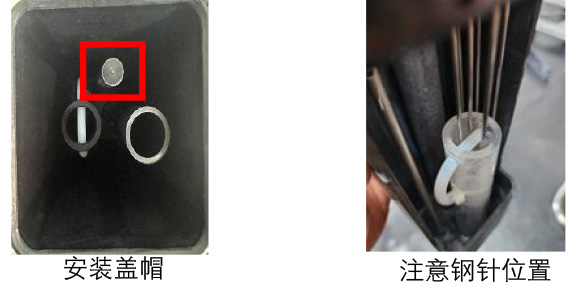

（4)将盖帽装回。 安装混合桶上盖时确保粘度检测钢针不触碰到虹吸桶内壁。

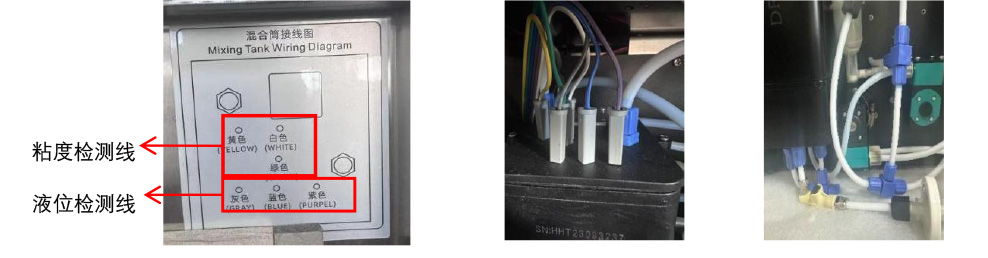

（5)装回管路， 将液位检测、 粘度检测按线序插回。

三、 油墨添加

1. 添加油墨时， 溶剂瓶先不要安装。 待油墨添加完成粘度运行正常后安装。

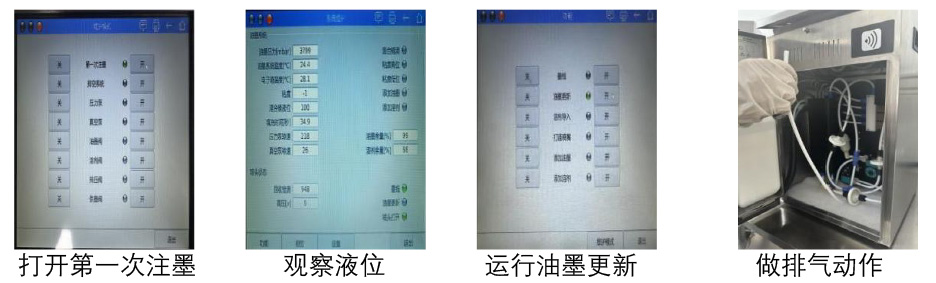

2. 打开第一次注墨并堵上回收槽， 等待第一次注墨自动停止， 观察混合桶液位显示为 100。

3. 运行两分钟油墨更新， 打开墨线。

注： 当注入新墨后可能会出现粘度检测值较高的情况， 此时不可添加溶剂。 需检查混合桶三通管内是否有气泡， 并提高排墨管， 拆下堵头， 将排墨管循环做提高放低动作完成排气。

四、 混合桶安装问题检测

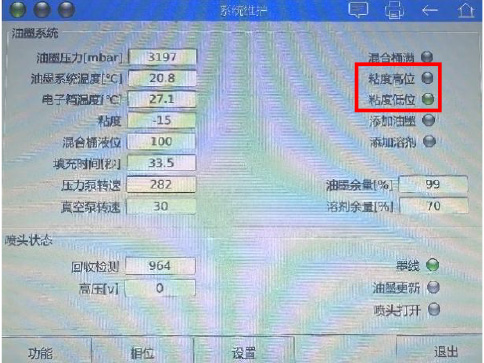

1、 观察粘度检测灯是否会循环亮起， 间隔时间均为 30 多秒
