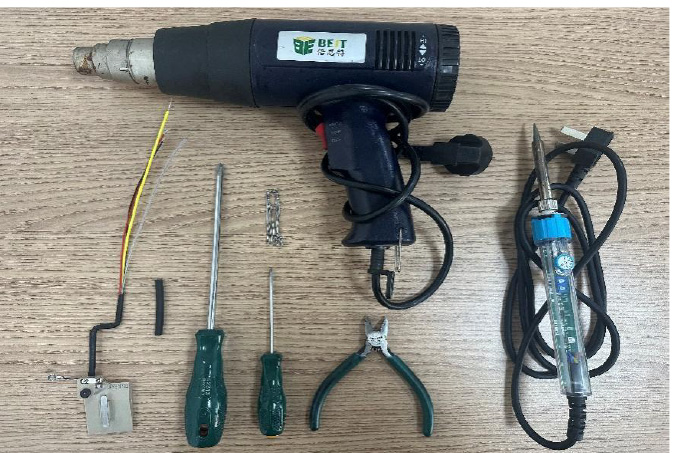

一、 更换所需配件和工具
上偏转板, 热缩管, 十字螺丝刀, 焊锡丝, 斜口钳, 电烙铁, 热风枪

二、 上偏转板拆除步骤
1、将喷码机关机, 断电。 拆除喷头后盖。

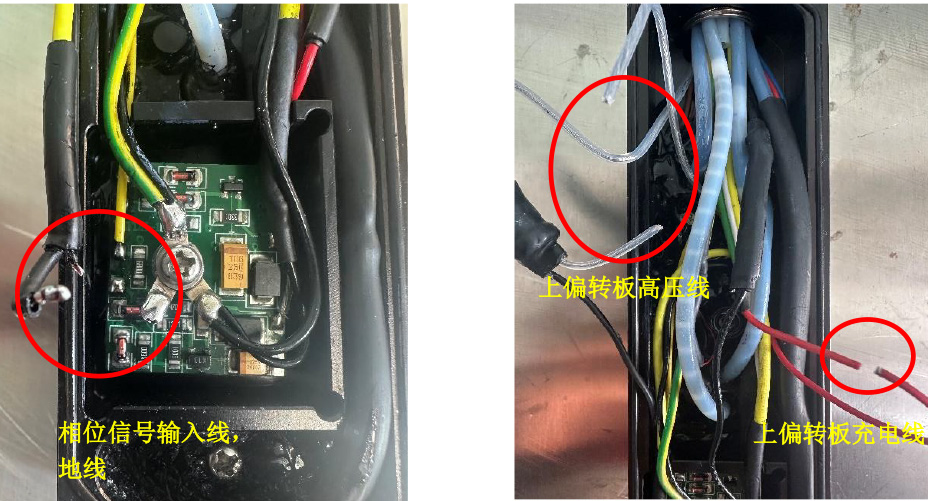

2、将连接在信号放大块上的相位信号输入线( 黄线) 与焊片上的地线(黑线) 从对应的焊点处小心焊下。 操作过程中需小心避免对信号放大块周边电路造成损坏。 将上偏转板高压线( 透明线) 从高压电阻前端剪断, 上偏转板充电线( 红线) 从充电电阻前端剪断。(需注意预留长度应考虑后续可能的操作需求, 确保不会因线缆过短而影响后续焊接)

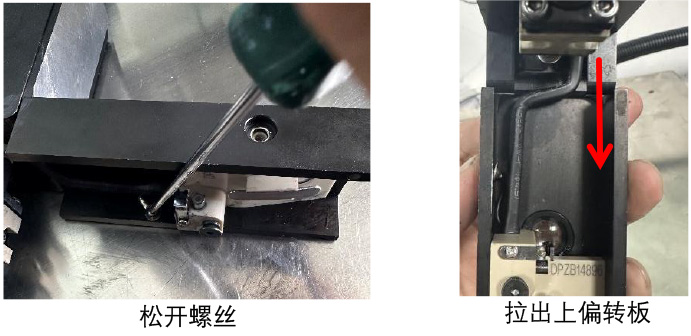

3. 松开上偏转板固定螺丝, 地线固定螺丝取下,将上偏转板从喷头处拉出取下( 取出过程中要小心不要扯断喷头背部线路)。

4. 将喷头上盖所残留的油墨彻底清洗干净防止因油墨残留而引发高压漏电现象, 从而确保喷头后续使用的安全性与稳定性。
三、 上偏转板安装步骤

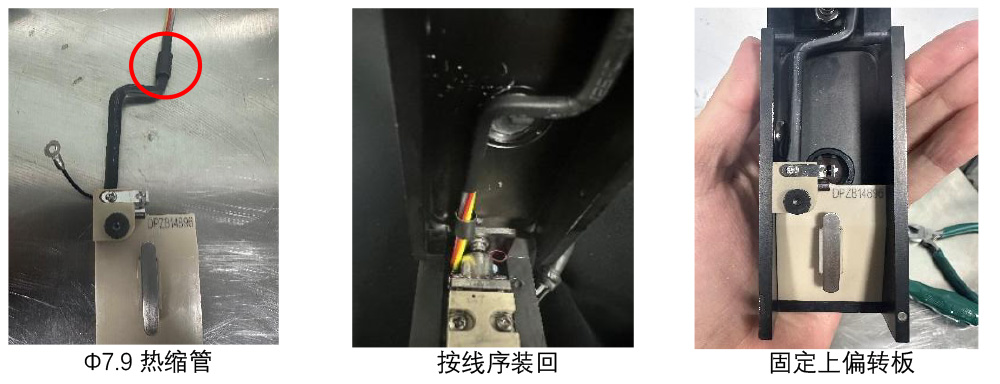

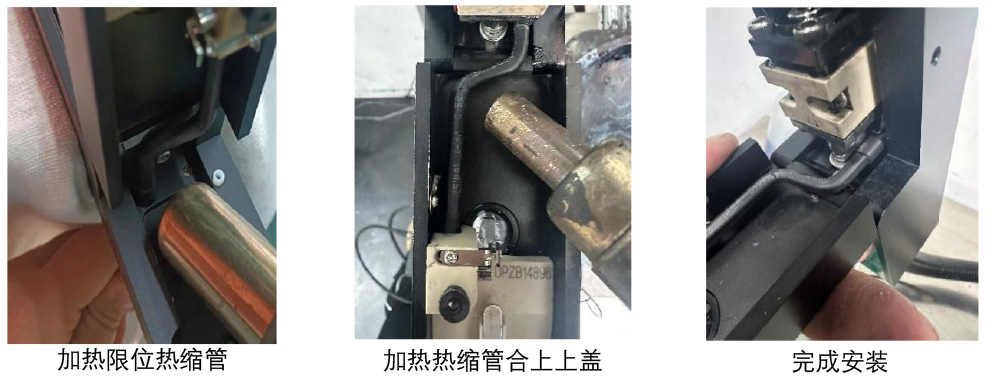

1. 套入一段Φ 7.9 带胶热缩管( 长度 1cm), 将上偏转板按线序装回。 使上偏转板紧贴喷头上盖, 确保固定螺丝孔位居中后上紧螺丝。 上偏转板线向后拉使限位热缩管与喷头后方孔槽持平, 使用风枪加热。 加热上偏转板热缩管拐弯处并合上上盖定形用于保护线束磨损完成安装。

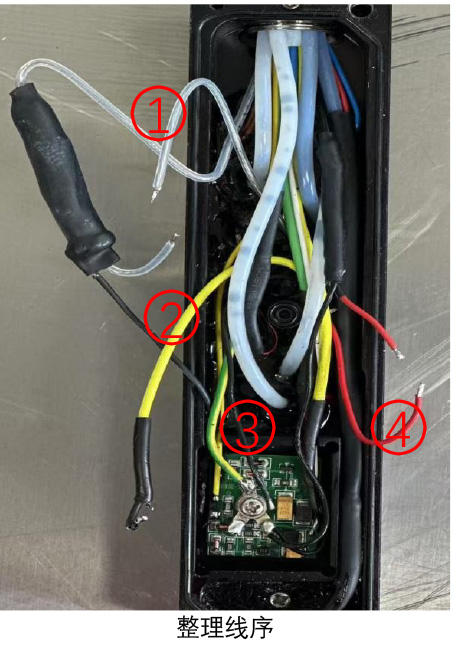

2. 剪短上偏转板线多余长度(可以多留余量防止剪多线长不够)后整理线序, 需要注意线序混乱会使不同线路的电线和管路相互挤压、 摩擦, 导致绝缘层破损, 短路和管路漏墨的风险增加, 也会使故障排查困难和维修操作不便。 因此需整理好上偏转板线, 注意线序不要交叉。 将○1 上偏转板高压线( 透明线), ○2 相位信号输入线( 黄线) 和○3地线( 黑线) 从管路最下方穿过。 ○4 上偏转板充电线( 红线) 右侧正常穿出。

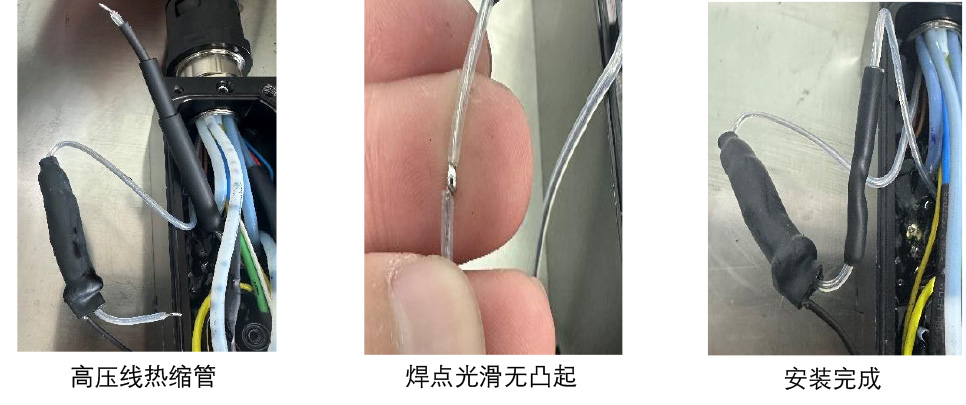

1. 高压线焊接, 确保其焊点光滑平整无突起, 依次套Φ 1.5 热缩管( 长度 3cm), Φ 4.8 带胶热缩管( 4.5cm), Φ 6.4 带胶热缩管( 4.5cm)

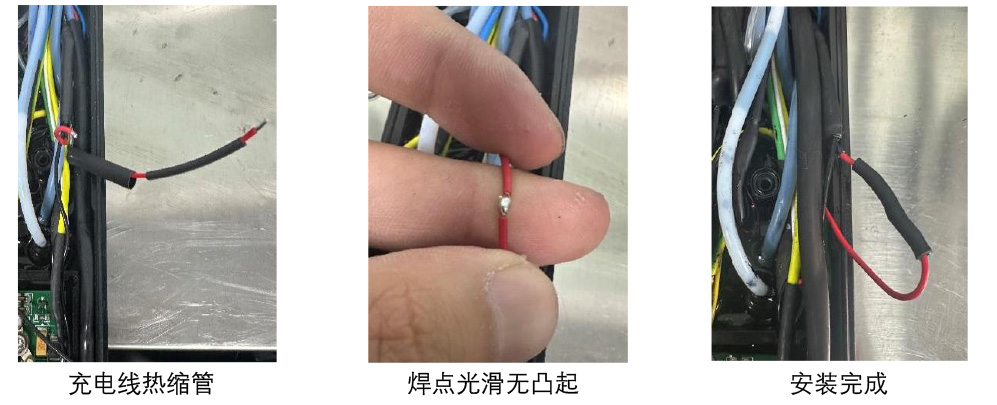

2. 安装上偏转板充电线, 确保其焊点光滑平整无突起, 依次套Φ 1.5 热缩管( 长度 3cm), Φ 4.8 带胶热缩管( 4.5cm)

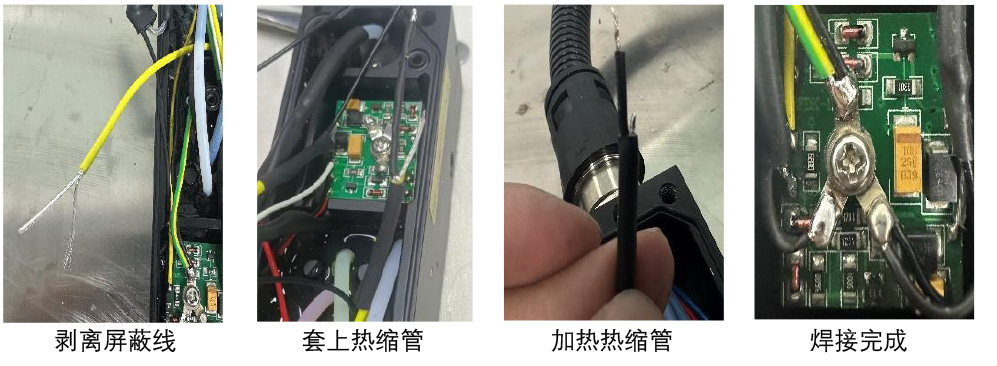

3. 安装相位信号输入线, 先剥离出一段屏蔽线套Φ 1.5 热缩管( 长度 4cm), 信号输入线、剥离出的屏蔽线套Φ 3.0 热缩管( 长度 4cm)。 信号线和焊点连接, 屏蔽线与焊片连接。
(焊点连接不可悬空)

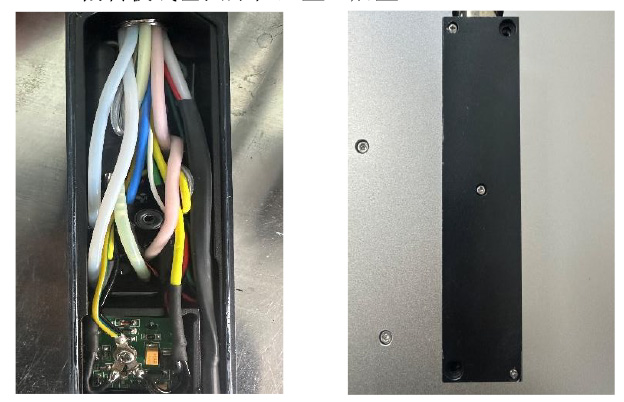

4. 上偏转板线塞回原位, 盖上后盖。

四、 安装检测

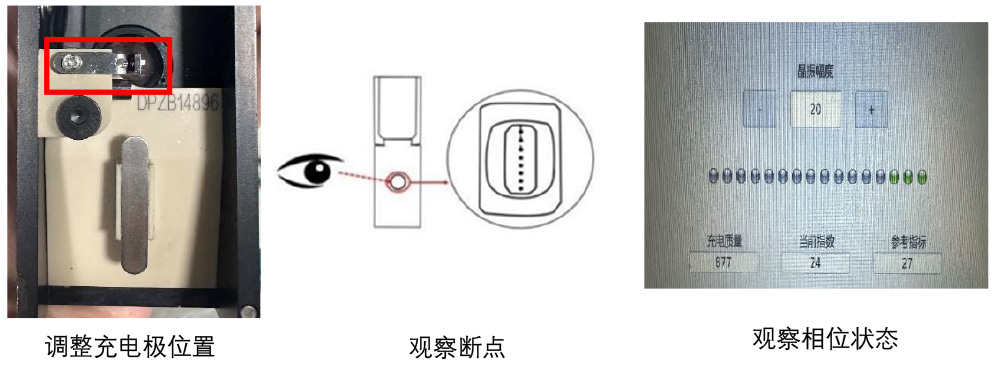

1. 调整墨线位置。 通过观测孔观察墨线位置, 松开充电极固定螺丝左右移动充电极位置使墨线处于充电极正中间。
2. 观察断点(正常的断点:充电极内, 1-2 个有尾巴, 其它圆点)。
3. 观察相位状态(稳定的三个绿点)。
