一、 更换所需配件和工具

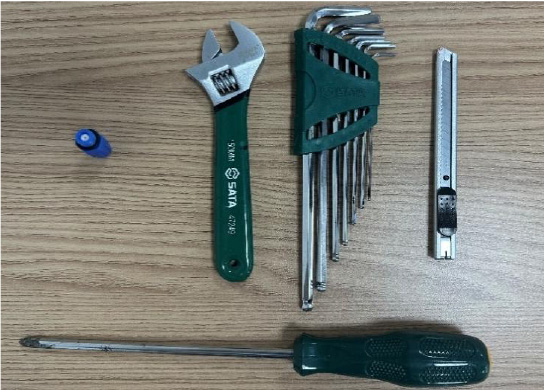

1、D3 节流管， 十字螺丝刀， 美工刀， 内六角扳手,活头扳手

注：D3 节流管需区分隔膜泵 D3， 普通齿轮泵 D3 和 128k 齿轮泵 D3

二、 D3 节流管更换和缓冲器拆解步骤

1、 将喷码机正常关机。

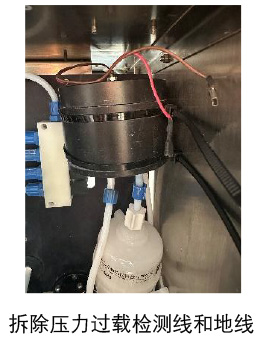

2、 拆除缓冲器压力过载检测线（红线） 和地线（棕线）， 剪断轧带松开接头。

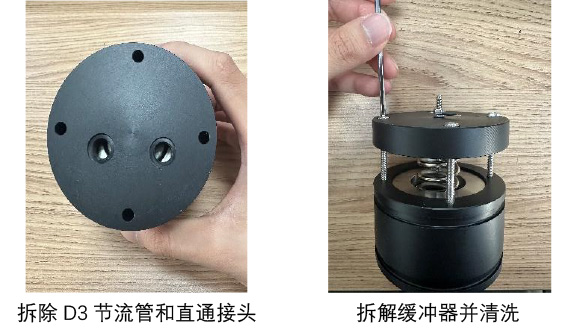

3. 拆下 D3 节流管和直通接头。 拆下缓冲器固定螺丝并将缓冲器清洗干净。（拆缓冲器固定螺丝时需按照对角线或交叉的顺序逐步均匀松开螺丝， 避免因受力不均导致部件变形或损坏）

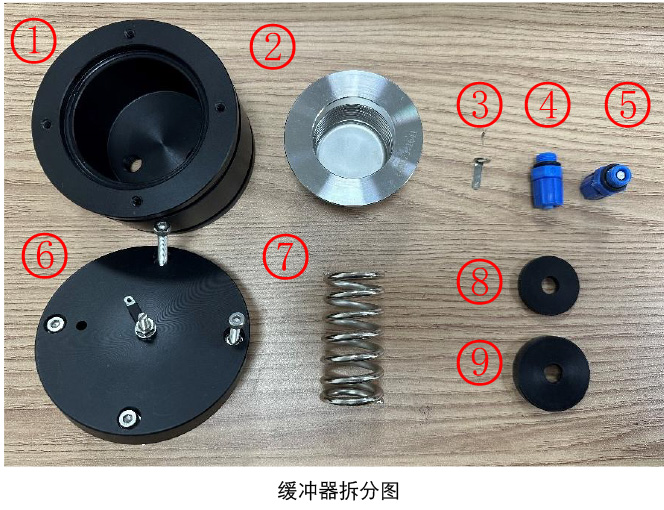

1、  缓冲器零部件：1）、缓冲器腔体，2）、波纹管，3）、接地片，4）、直通接头，5）、D3节流管，6）、缓冲器上盖， 7）、弹簧，8）、弹簧上垫，9）、弹簧固定下垫。

三、 D3 节流管更换和缓冲器拆解步骤

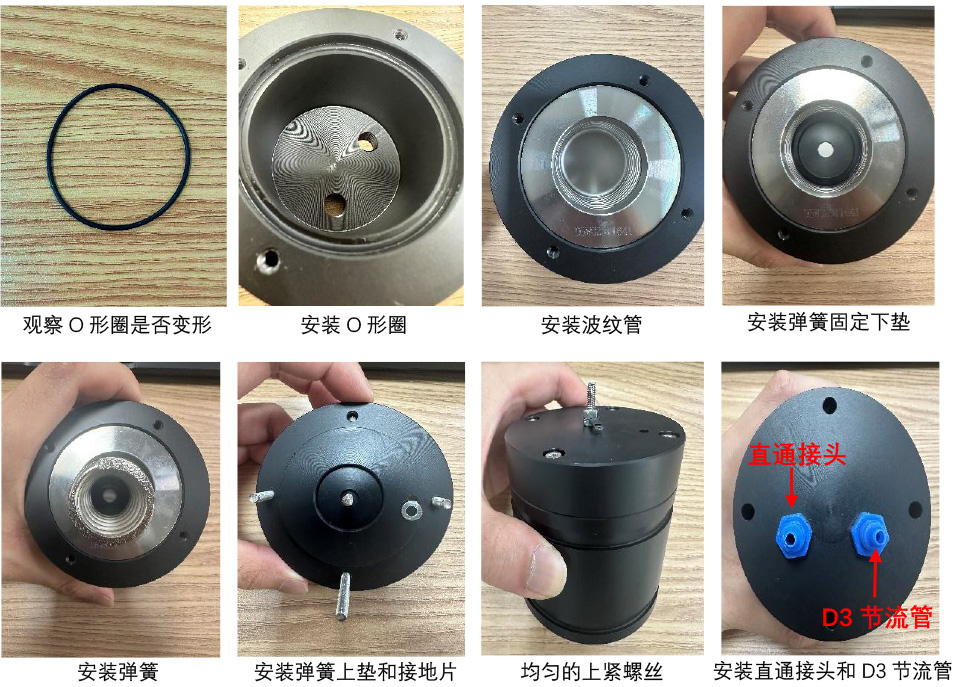

1、 安装时观察 O 形圈是否变形。 将各个零件依次装回缓冲器上， 随后旋紧螺丝， 确保零件固定。 最后左侧安装直通接头右侧安装 D3 节流管完成安装工作。

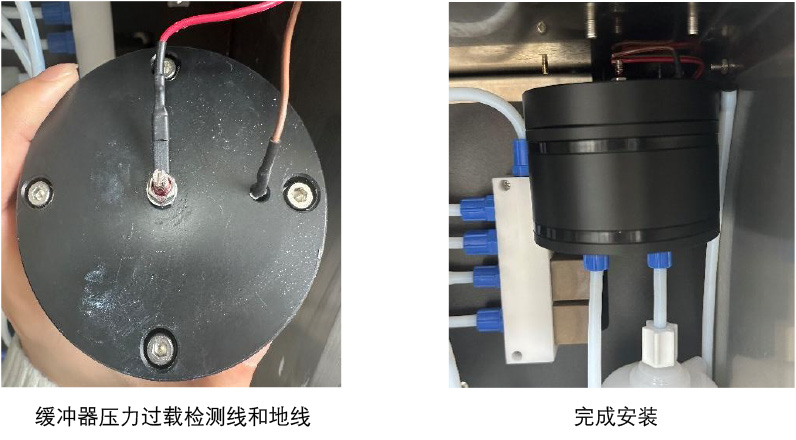

2. 缓冲器安装， 左侧管路接直通接头， 右侧管路接 D3 节流管（ 安装时管子接口处变形严重有漏墨问题可以用刀将变形部分截下）。 再将缓冲器压力过载检测线（ 红线）和地线（ 棕线） 接回缓冲器， 最后用轧带固定。

四、 安装检测

1、机器启动管路运行稳定后进入维护界面检查压力以及压力泵转速是否正常。

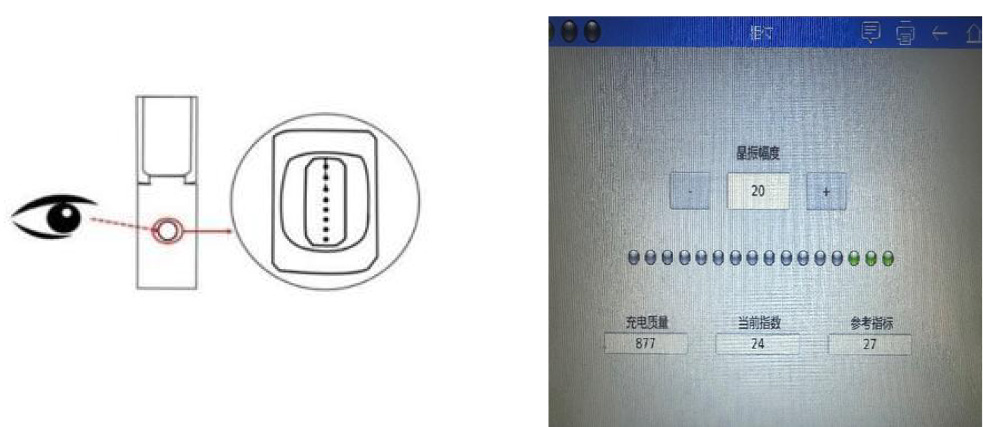

2、 合上喷头盖， 调整晶振幅度后。 观察断点状态（ 正常的断点:充电极内， 1-2 个有尾巴， 其它圆点）。

3、 观察相位状态（ 是否有点分裂）。
